Optimiser et coller un dissipateur
Difficulté : 1/10 | Temps : 15 minutes
Matériel
- Du papier de verre très fin ou du Micromesh 1500/6000.
- Un/des dissipateur(s).
- De la peinture.
- Un peu d'eau.
- De la colle à dissipateur ("Heatsink Plaster").
- Un scalpel.
- De l'alcool.
Réalisation
Dans cet exemple, je vais optimiser et coller les dissipateurs d'un raspberry pi3 pour mon projet de serveur.
L'adhésif d'origine n'assure pas une bonne conduction thermique.
Polissage du dissipateur
On retire le pad adhésif, on humidifie le papier et on ponce doucement.
On passe ensuite à un grain plus fin.

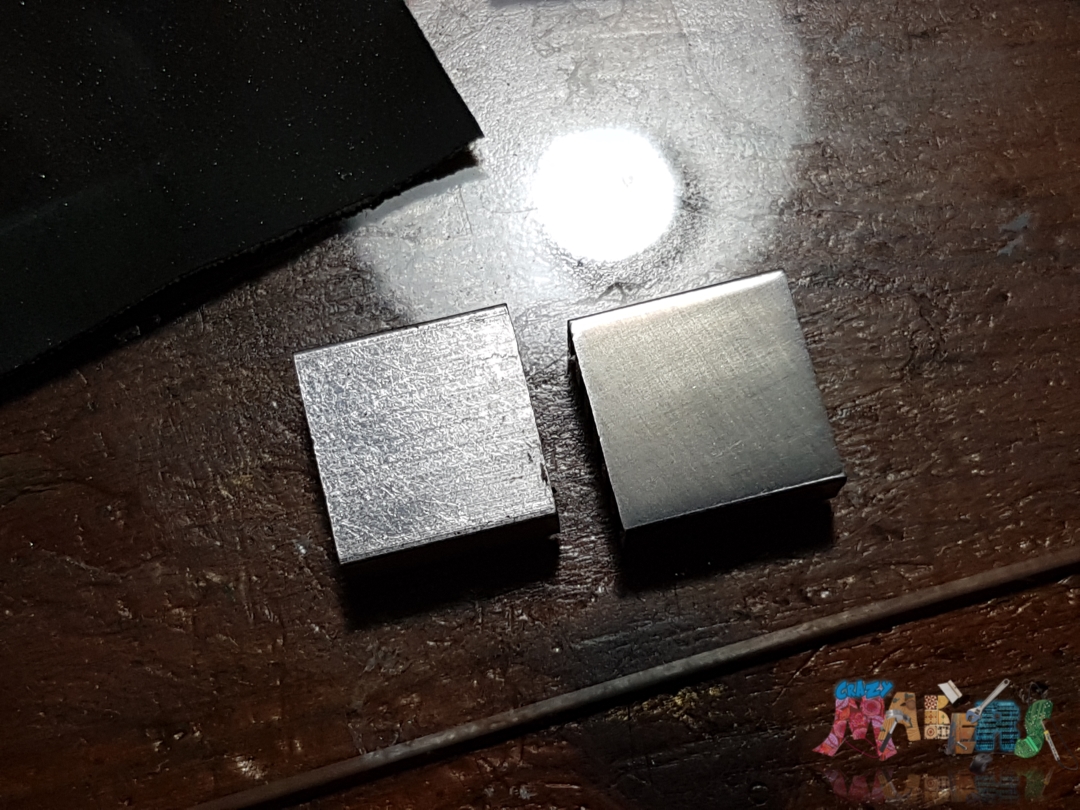

Résultat
On obtient une surface bien plus propre.
Collage
On mélange la colle puis on l'applique sur la surface polie.
On positionne les dissipateurs et on laisse sécher.
Boule Lithophanie
On colle l'ensemble sur le raspberry en appuyant très légèrement.
Conclusion
Cette méthode a deux avantages :
- Améliore la conduction thermique
- Fixation durable
Attention : le retrait devient difficile.
