Un routeur (Pour gravure et découpe) laser DIY.
Difficulté : 8/10 | Temps : 15 à 20 jours en tenant compte des temps d'impression et de montage.
J'avais par le passé réalisé un routeur Laser/CNC assez peu précis...
Maintenant que je possède une imprimante 3D...
Matériel
Pièces à acheter
- 1 Carte Arduino Uno + CNC shield + drivers
- 3 Moteurs pas à pas
- Roulements, paliers
- Tiges inox + filetées
- Module laser
- Courroies, câblage
Pièces à imprimer
Conception

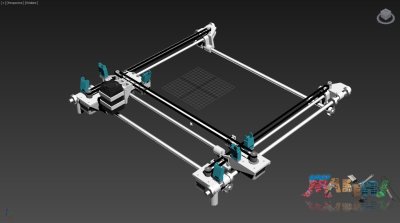

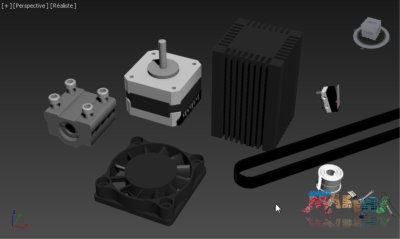

On commence par modéliser les pièces...
Fabrication

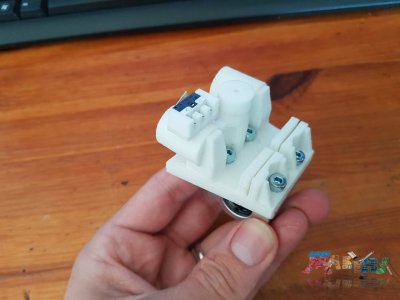

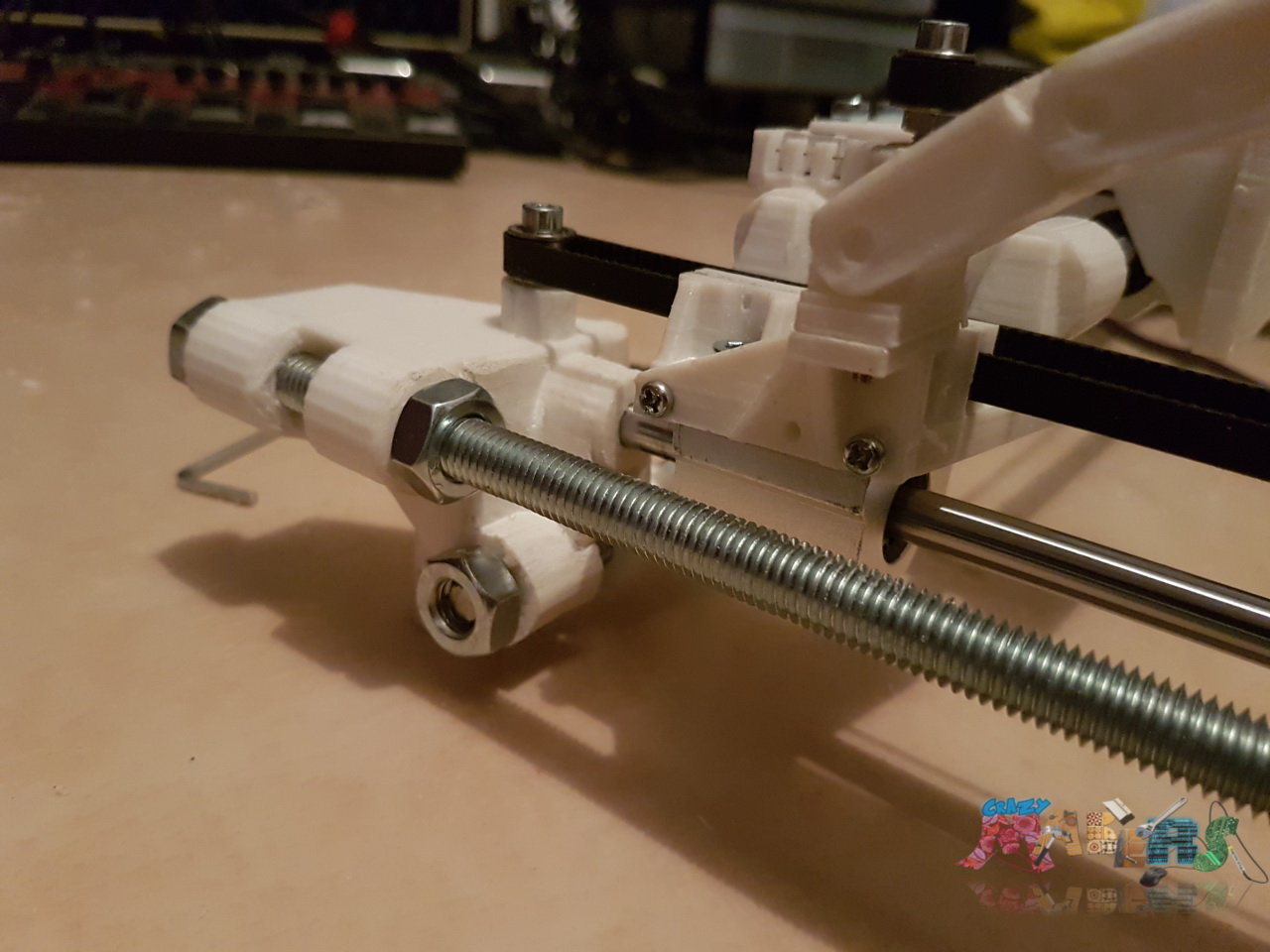

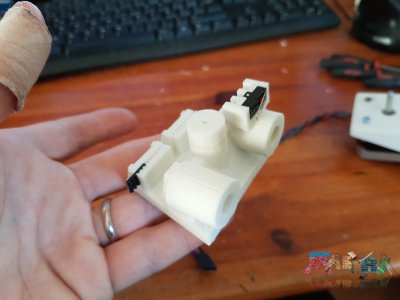

Impression et assemblage des premières pièces...

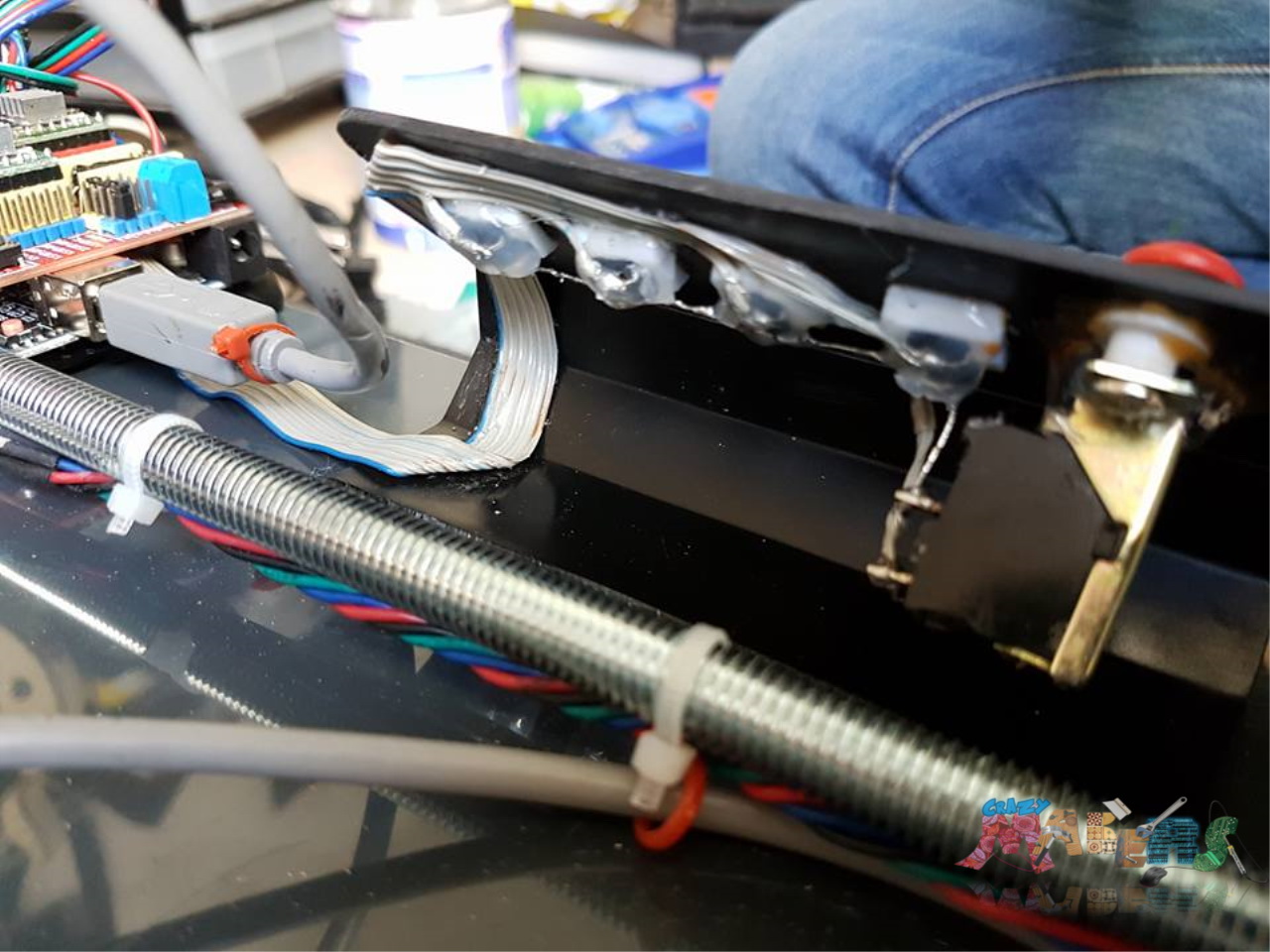

Partie électronique

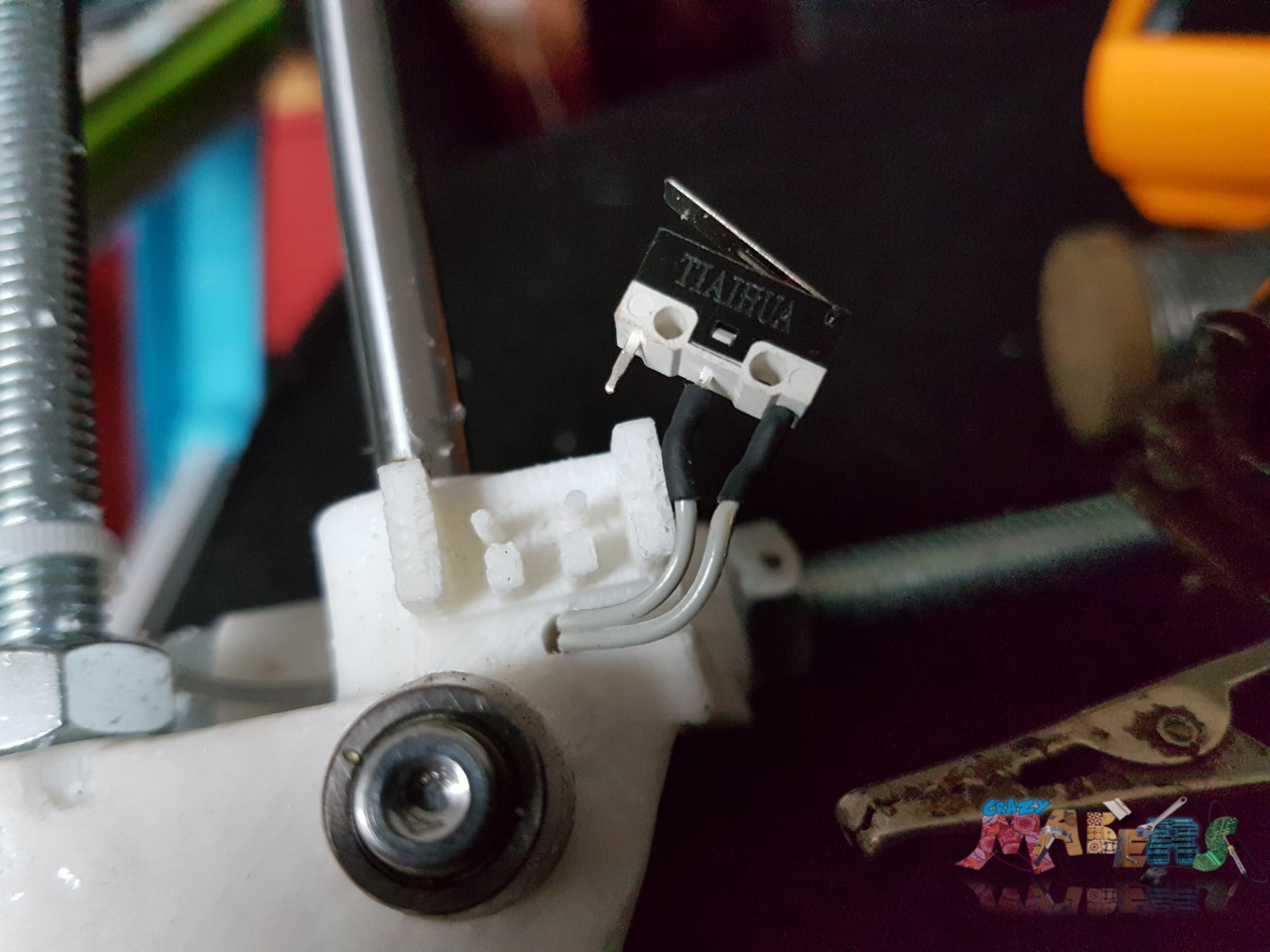

Montage du module laser et des capteurs...

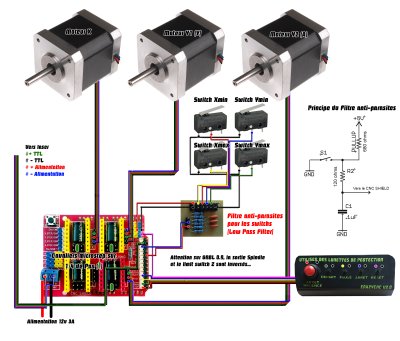

Schéma de principe

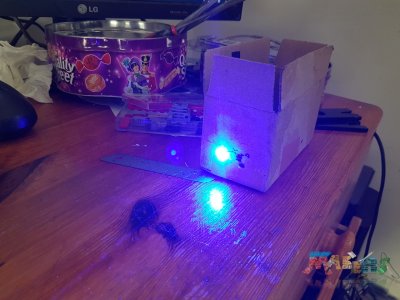

Tests
Voici deux vidéos de démonstration :
